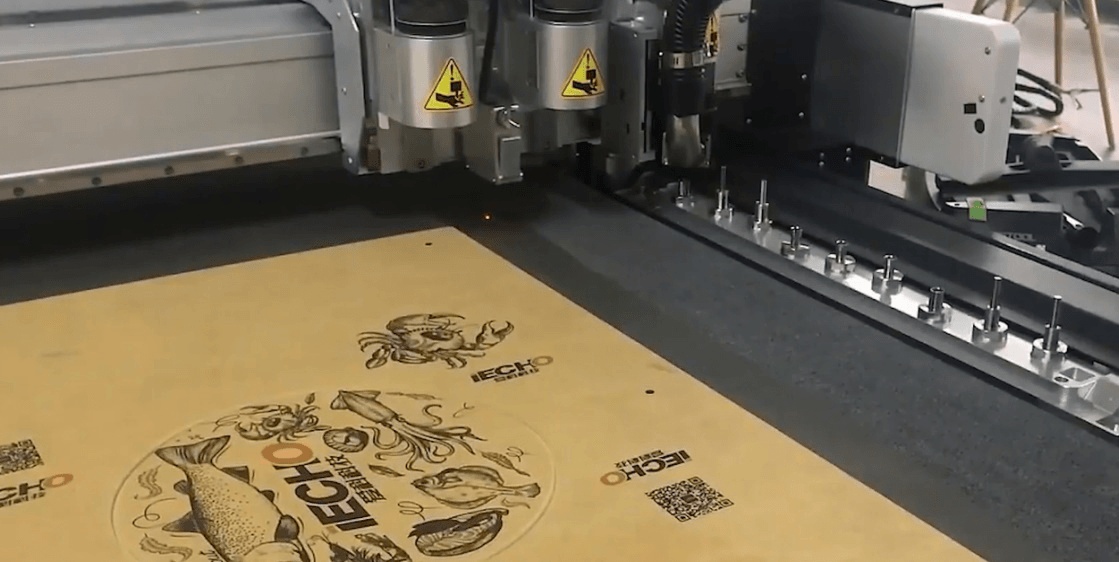

Ploter tnący TK4S System cięcia wielkoformatowego
zobacz więcej
funkcje
Dwa silniki osi X
System cięcia wielkoformatowego

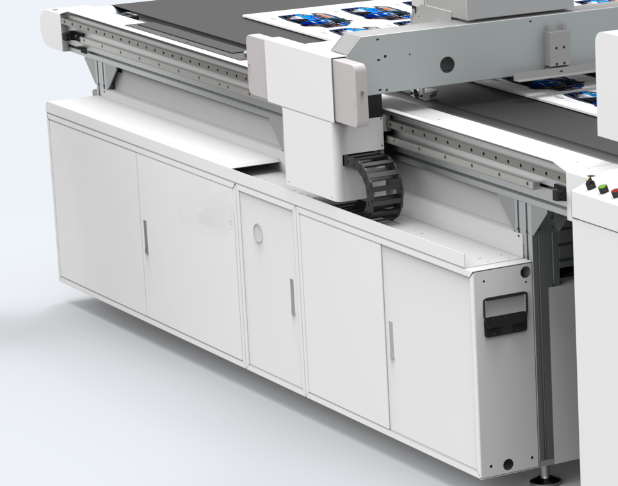

Boczna skrzynka sterownicza

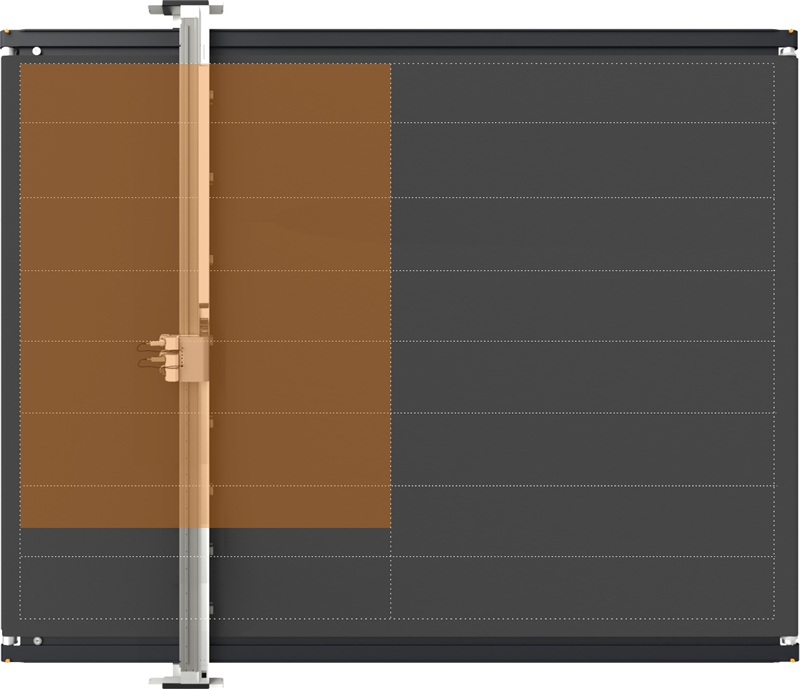

Elastyczny obszar pracy

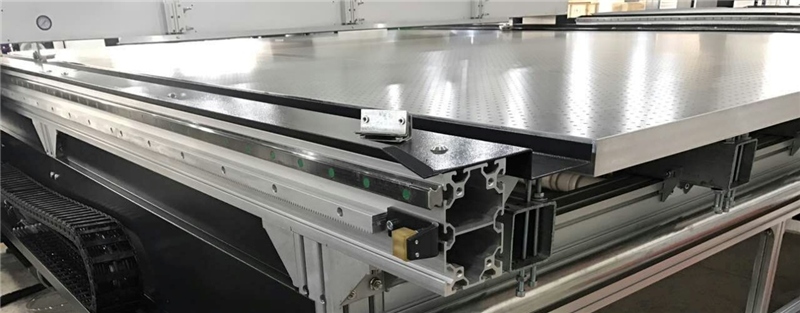

Panel z aluminium lotniczego o strukturze plastra miodu
zastosowanie
TK4S Wielkoformatowy system cięcia zapewnia najlepszy wybór dla automatycznego przetwarzania w wielu branżach. Jego system może być precyzyjnie stosowany do pełnego cięcia, półcięcia, grawerowania, bigowania, rowkowania i znakowania.Tymczasem precyzyjna wydajność cięcia może spełnić Twoje wymagania dotyczące dużego formatu.Przyjazny dla użytkownika system operacyjny pokaże Ci doskonały wynik przetwarzania.
dane techniczne
| Pompa próżniowa | 1-2 jednostki 7,5 kW | 2-3 jednostki 7,5 kW | 3-4 jednostki 7,5 kW |
| Belka | Pojedyncza belka | Podwójne belki (opcjonalnie) | |
| Maksymalna prędkość | 1500 mm/s | ||
| Dokładność cięcia | 0,1 mm | ||
| Grubość | 50mm | ||
| Format danych | DXF, HPGL, PLT, PDF, ISO, AI, PS, EPS, TSK, BRG, XML | ||
| Interfejs | Port szeregowy | ||
| Głoska bezdźwięczna | System próżniowy | ||
| Moc | Jednofazowe 220 V/50 HZ Trójfazowe 220 V/380 V/50 HZ-60 HZ | ||
| Środowisko działania | Temperatura 0℃-40℃ Wilgotność 20%-80%RH | ||
obszar roboczy
| Długość Szerokość | 2500 mm | 3500 mm | 5500 mm | Dostosowany rozmiar |

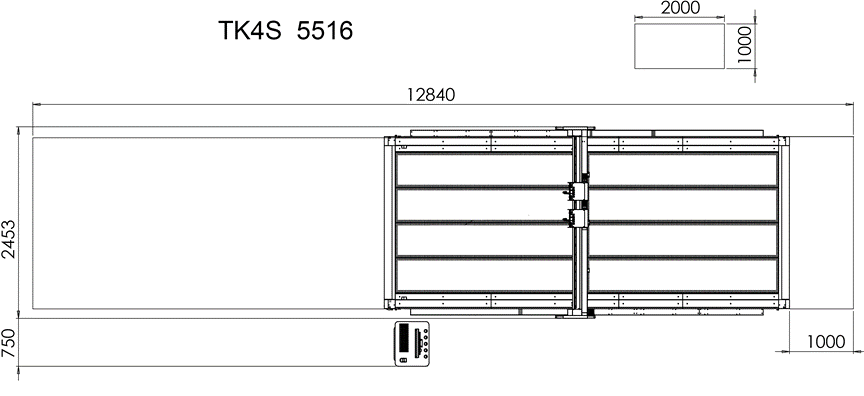

| 1600 mm | TK4S-2516 Obszar cięcia: 2500 mm x 1600 mm Powierzchnia podłogi: 3300 mm x 2300 mm | TK4S-3516 Obszar cięcia: 3500 mm x 1600 mm Powierzchnia podłogi: 430 O mm x 22300 mm | TK4S-5516 Powierzchnia cięcia: 5500 mm x 1600 mm Powierzchnia podłogi: 6300 mm x 2300 mm | W oparciu o standardowy rozmiar TK4 można dostosować maszynę do specjalnych wymagań klienta. |
| 2100mm | TK4S-2521 Obszar cięcia: 2500 mm x 210omm Powierzchnia podłogi: 3300 mm x 2900 mm | TK4S-3521 Powierzchnia cięcia: 3500 mm x 2100 mm Powierzchnia podłogi: 430 mm x 290 mm | TK4S-5521 Powierzchnia cięcia: 5500 mm x 2100 mm Powierzchnia podłogi: 6300 mm x 2900 mm | |
| 3200 mm | TK4S-2532 Obszar cięcia: 2500 mm x 3200 mm Powierzchnia podłogi: 3300 mm x 4000 mm | TK4S-3532 Obszar cięcia: 35oommx3200mm Powierzchnia podłogi: 4300mmx4000mm | TK4S-5532 Obszar cięcia: 5500 mm x 3200 mm Powierzchnia podłogi: 6300 mm x 4000 mm | |
| Inne rozmiary | TK4S-25265 (dł.*szer.)2500mm×2650mm Powierzchnia cięcia: 2500mmx2650mm Powierzchnia podłogi:3891mm x3552mm | TK4S-1516(L*W)1500mm×1600mm Powierzchnia cięcia:1500mmx1600mm Powierzchnia podłogi:2340mm x 2452mm | ||
narzędzia

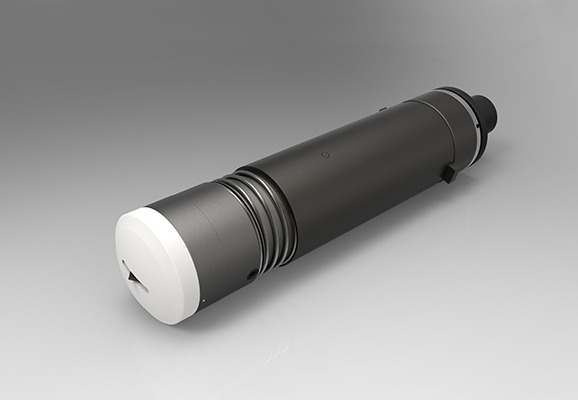

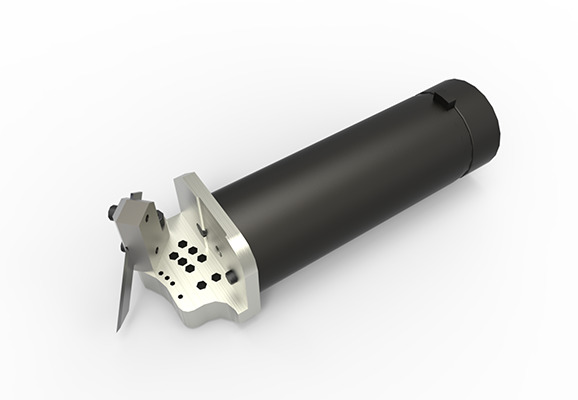

UCT
IECHO UCT doskonale tnie materiały o grubości do 5mm.W porównaniu do innych narzędzi skrawających, UCT jest najbardziej opłacalnym narzędziem, które pozwala na największą prędkość cięcia i najniższe koszty konserwacji.Tuleja ochronna wyposażona w sprężynę zapewnia dokładność cięcia.
CTT
IECHO CTT służy do bigowania materiałów falistych.Wybór narzędzi bigujących pozwala na idealne bigowanie.W połączeniu z oprogramowaniem do cięcia, narzędzie może ciąć tekturę falistą wzdłuż jej struktury lub w odwrotnym kierunku, aby uzyskać najdrobniejszy efekt zagnieceń, bez uszkodzenia powierzchni tektury falistej.
VCT
Specjalizujące się w obróbce materiałów falistych w kształcie litery V, narzędzie IECHO V-Cut może ciąć pod kątem 0°, 15°, 22,5°, 30° i 45°

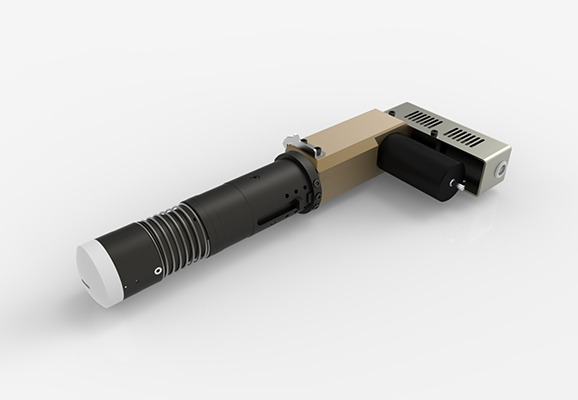

RZ
Z importowanym wrzecionem IECHO RZ ma prędkość obrotową 60000 obr./min.Frezarka napędzana silnikiem wysokiej częstotliwości może być stosowana do cięcia twardych materiałów o maksymalnej grubości 20mm.IECHO RZ realizuje wymagania dotyczące pracy 24 godziny na dobę, 7 dni w tygodniu.Dostosowane do indywidualnych potrzeb urządzenie czyszczące usuwa pył i zanieczyszczenia produkcyjne.System chłodzenia powietrzem wydłuża żywotność ostrza.
GARNEK
POT napędzany sprężonym powietrzem IECHO POT o skoku 8mm przeznaczony jest szczególnie do cięcia twardych i zwartych materiałów.Wyposażony w różne rodzaje ostrzy, POT może powodować różne efekty procesu.Narzędzie może ciąć materiał do 110mm przy zastosowaniu specjalistycznych ostrzy.
KCT
Narzędzie do cięcia całusowego służy głównie do cięcia materiałów winylowych.IECHO KCT sprawia, że narzędzie przecina górną część materiału bez uszkodzenia dolnej części.Umożliwia dużą prędkość skrawania przy obróbce materiału.
EOT
Elektryczne narzędzie oscylacyjne doskonale nadaje się do cięcia materiałów o średniej gęstości.Współpracując z różnymi rodzajami ostrzy, IECHO EOT jest stosowany do cięcia różnych materiałów i jest w stanie ciąć łukiem o średnicy 2 mm.
system
System cięcia z podwójną belką
Wyposażony w system cięcia podwójnymi belkami, może znacznie zwiększyć wydajność produkcji.
Automatyczny system zmiany narzędzi
System automatycznej wymiany narzędzi IECHO (ATC) z funkcją automatycznej wymiany bitów routera, wiele typów frezów można zmieniać losowo bez pracy człowieka, a w uchwycie bitów można ustawić do 9 różnych typów frezów.

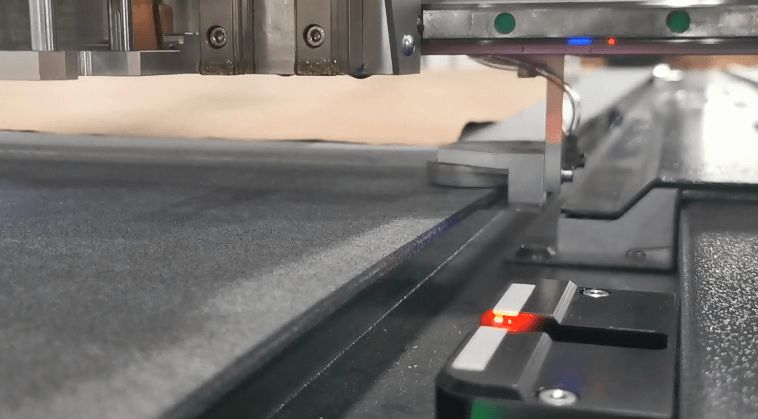

System automatycznej inicjalizacji noża
Głębokość narzędzia tnącego można dokładnie kontrolować za pomocą systemu automatycznej inicjalizacji noża (AKI).

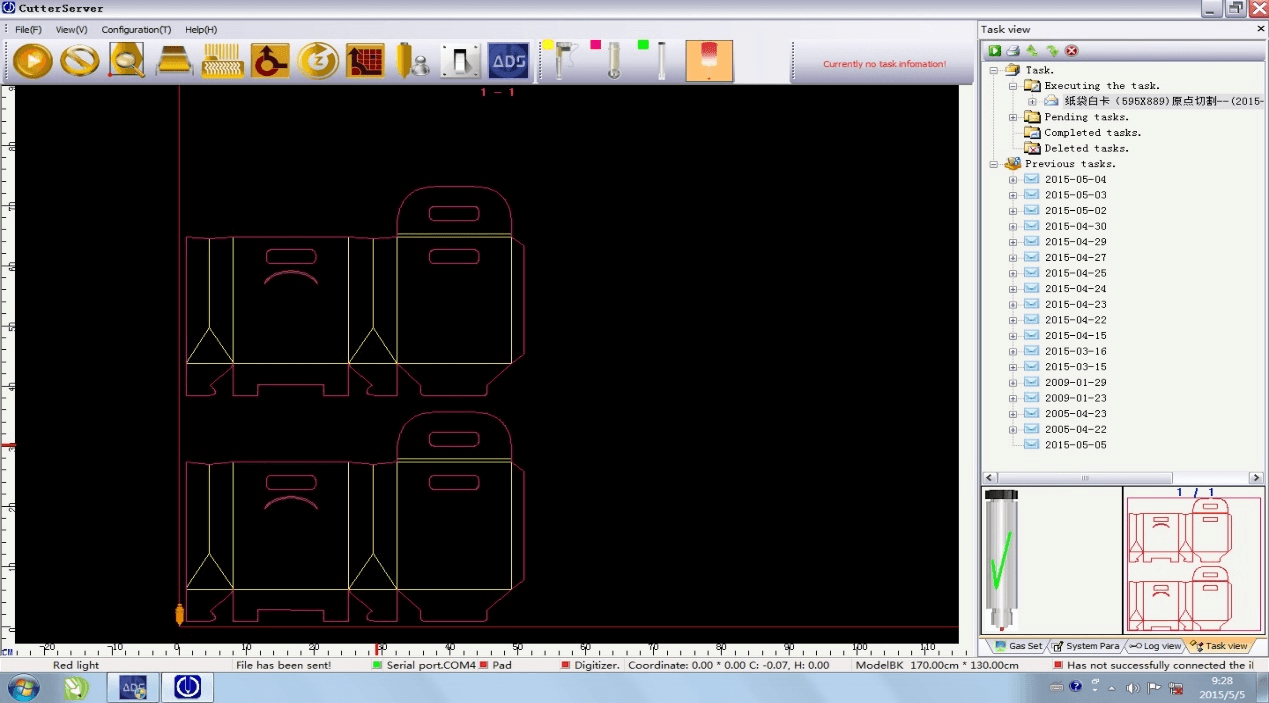

System kontroli ruchu IECHO
System kontroli ruchu IECHO, CUTTERSERVER jest centrum cięcia i sterowania, umożliwia płynne kręgi cięcia i doskonałe krzywe cięcia.
